Ölçek ve çeşitleri nelerdir ?

Ölçek ve çeşitleri nelerdir ?

Ölçek Nedir ? Ölçek Çeşitleri Nelerdir ? Nedir

Çizimi yapılacak olan araziye ait gerçek uzunluklar haritaya aktarılırken belli oranlar dahilinde küçültülmesine ölçek denir.

Ölçekler, kesir ve çizik olmak üzere ikiye ayrılır;

Kesir Ölçek
Gerçek uzunluklar ile harita üzerindeki uzunluklar arasındaki oran kesirli rakamlarla ifade edilmişse bu tip ölçeklere Kesir Ölçek denir.

Örnek: 1: 1 000 000, 1 / 1 000 000 gibi,

Kesir ölçek bir parçanın kaç eşit parçada küçültüldüğünü ifade eder. Kesir ölçekte pay daima sabit olup 1’dir. Değişken paydadır. Kesrin paydası küçültme oranına eşittir. Pay harita üzerindeki uzunluğu, payda ise arazideki uzunluğu ifade eder.Payın birimi ile paydanın birimi aynıdır.

Çizik Ölçek
Harita üzerindeki uzunlukların gerçekte ne kadar olduklarının bir doğru üzerine işaretlenmesiyle oluşturulan ölçeklere Çizik Ölçek denir. Çizik Ölçeklerde sıfırın solunda kalan kısım daha küçük uzunlukları ölçmek için kullanılır. Haritalar çeşitli yollarla (film, fotokopi vs.) büyütülüp küçültülürse ölçekleri de değişir. Ancak bu haritalar üzerindeki kesir ölçek değişmez. Bundan dolayı yanlış bilgi verir. Ancak çizik ölçeğin boyutu da haritanın büyültme ve küçültme oranında değişeceğinden her zaman doğru bilgi verir.


Ölçek ve Ölçek Çeşitleri
Bir yerin, haritasını veya plânını yapabilmek için o yer küçültülerek bir düzlem üzerine çizilebilir. Çünkü haritası veya plânı çizilecek yerin büyüklüğünde bir kâğıt bulmak ve kullanmak olanaksızdır. Bunun için çizilecek yerleri eşit oranlarda küçülterek çizmemiz gerekir. Bu küçültme oranına ölçek denir. Ölçek, herhangi bir yerin plân veya haritası çizilirken, ne kadar küçültüldüğünü gösteren orandır. Plân ve haritaların hepsinde ölçek bulunur.

İki çeşit ölçek vardır. Bunlar:

  • Kesir ölçeği
  • Çizgi ölçeği


1. Kesir ölçeği

Harita üzerindeki uzunluk

Ölçek = ——————————

Arazi üzerindeki uzunluk


1/25 000, —1/300000 veya 1 : 250 000 şeklinde yazılan ölçeklere, kesir ölçeği denir. Bu ölçekte küçültme oranı, payı 1 olan kesir sayıları ile gösterilir. Kesir ölçeğinde,
harita ya da plân üzerindeki 1 cm’lik uzaklığın, gerçekte ne kadar olduğu paydada görülür.
Örneğin, bir plânın köşesinde “Ölçek : 1/100” olarak yer almış olsun. Bu kesir ölçeği, gerçek uzunlukların her birinin 100 kez küçültülerek düzlem üzerine geçirildiğini gösterir. 100 cm’lik gerçek uzaklık, plânda, 1 cm’lik uzunlukla gösterilmiş demektir. Ölçekten yararlanılarak iki yer arasındaki gerçek uzaklıklar hesaplanmaktadır. Örneğin, 1/3 000 000 ölçekli bir haritada iki şehir arasındaki uzaklık 8 cm olsun. Bu iki şehrin birbirine olan gerçek uzaklığını şu şekilde bulabiliriz:

Gerçek uzaklık = Haritanın ölçeği x Haritadaki uzunluk

Örnek:

3 000 000 x 8 = 24 000 000 cm = 240 km’dir.​

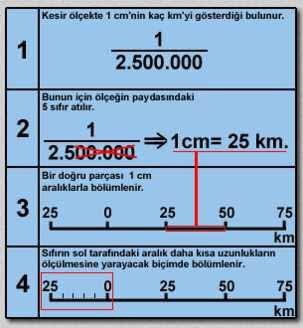

2. Çizgi (grafik) ölçeği
Çizgi ölçeği, haritanın bir köşesinde çizgi ile gösterilir. Çizgi ölçeği, haritadaki küçültme oranına göre, eşit bölümlere ayrılıp üzerine rakamlar yazılarak oluşturulmaktadır.
Ölçek rakamından, plân veya haritası yapılan yerlerin, gerçek ölçülerinin ne kadar küçültüldüğünü anlarız.
Örnek:
